Daughterboard คืออะไร ?

ในแวดวงคอมพิวเตอร์ และอิเล็กทรอนิกส์ ภายในอุปกรณ์จะมีวงจรที่ซับซ้อนอยู่มากมาย แต่โดยมากแล้วหลัก ๆ จะมีสิ่งที่เรียกว่า "แผงวงจรแม่ (Motherboard)" หรือที่บ้านเรานิยมเรียกกันว่า "แผงวงจรหลัก (Mainboard)" ซึ่งก็ถือเป็นชิ้นส่วนหนึ่งที่มีความสำคัญมาก เพราะมันเป็นศูนย์รวมที่คอยประสานงานให้ชิ้นส่วนอื่น ๆ ที่มีอยู่ในระบบสามารถสื่อสารทำงานร่วมกันได้

บทความเกี่ยวกับ Mainboard อื่นๆ

แต่รู้หรือไม่ว่า นอกจากแผงวงจรแม่ (Motherboard) แล้ว อันที่จริงมันมีสิ่งที่เรียกว่าบอร์ดลูกสาว (Daughterboard) อยู่ด้วยนะ โดยในอดีต Daughterboard มีความแพร่หลายมาก แต่ในปัจจุบันนี้แม้จะยังคงมีการใช้งานอยู่ แต่ผู้ใช้งานทั่วไปน้อยคนนักที่จะรู้จักมัน

ในบทความนี้ เราจะมาเล่าว่า Daughterboard คืออะไร ? มีความสัมพันธ์กับ Motherboard อย่างไร ?

เนื้อหาภายในบทความ

แผงวงจรแม่ คืออะไร ? (What is Motherboard ?)

การจะเข้าใจ Daughterboard ได้ เราต้องรู้จักหน้าที่ของ Motherboard เสียก่อน ซึ่งเราเคยมี บทความอธิบาย Motherboard อย่างละเอียด ไปแล้ว ในบทความนี้เลยจะขออนุญาตอธิบายแค่เพียงสั้น ๆ แล้วกัน

Motherboard เปรียบเสมือนหัวใจที่มีอยู่ในอุปกรณ์อิเล็กทรอนิกส์ทุกชนิด บางคนอาจคิดว่า Motherboard มีแค่ในคอมพิวเตอร์ นั่นเป็นความเข้าใจผิดนะ ที่หลายคนคิดเช่นนั้น อาจมีเหตุผลมาจากการที่ผู้ใช้สามารถ "เลือกซื้อ" Motherboard ที่ต้องการใช้งานได้ด้วยตนเอง ในขณะที่ Motherboard ในอุปกรณ์อื่น ๆ จะเป็นสิ่งที่ผู้ผลิตออกแบบ และผลิตมาอย่างเฉพาะเจาะจงเลย อย่างในเครื่องซักผ้า, สมาร์ททีวี, เครื่องเกมคอนโซล, สมาร์ทโฟน, รถยนต์ ฯลฯ ก็มี Motherboard อยู่ภายในทั้งนั้น

Daughterboard คืออะไร ? มีบอร์ดแม่ (Motherboard) แล้ว มารู้จักบอร์ดลูกสาวกันบ้าง

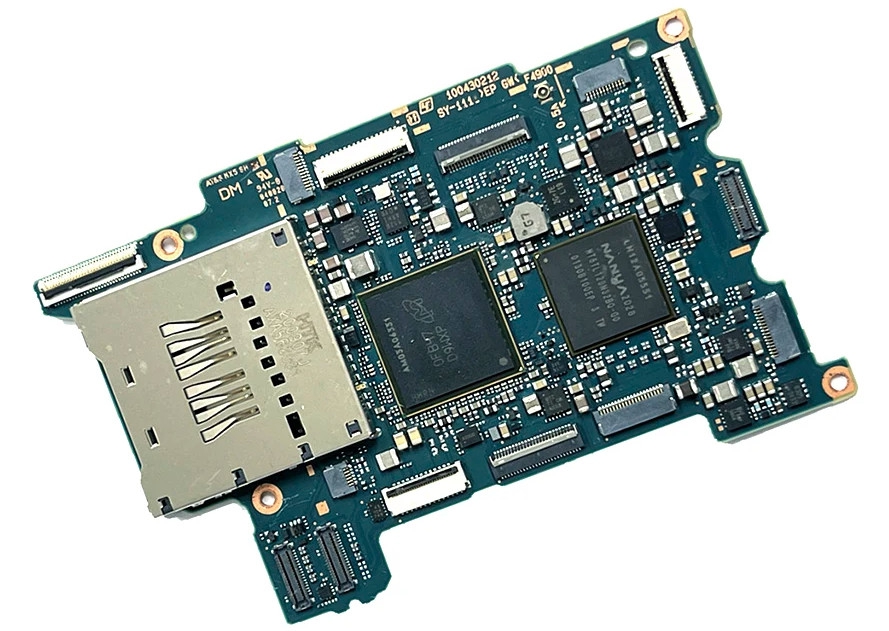

Motherboard ของกล้อง Sony A7C
ภาพจาก : https://th.aliexpress.com/item/32702083057.html

หน้าที่หลักของ Motherboard จะประกอบไปด้วย

  • CPU Installation Area (พื้นที่ติดตั้ง CPU) : หลัก ๆ แล้ว Motherboard เป็นที่อยู่ของ หน่วยประมวลผลกลาง (CPU) ซึ่งเหมือนสมองของระบบ
  • RAM Installation Area (พื้นที่ติดตั้ง RAM) : นอกจาก CPU แล้ว Motherboard ก็ยังเป็นที่อยู่ของ หน่วยความจำหลัก (RAM) ด้วย เพื่อให้ CPU สามารถเข้าถึงข้อมูลที่เก็บอยู่ใน RAM ได้อย่างรวดเร็ว
  • Expansion Ports (พอร์ตต่อพ่วง) : Motherboard เป็นศูนย์รวมของพอร์ตสำหรับอุปกรณ์ต่อพ่วงต่าง ๆ อย่างเช่น พอร์ต USB, หูฟัง, เอาต์พุตสัญญาณภาพ (Video Output) ฯลฯ
  • Expansion Slots (ช่องเสียบเสริม) : สำหรับใช้ในการติดตั้งฮาร์ดแวร์เสริม เช่น การ์ดจอ, การ์ดเสียง, เน็ตเวิร์กการ์ด ฯลฯ

แผงวงจรลูก คืออะไร ? (What is Daughterboard ?)

ในความเป็นจริงแล้ว "Daughterboard" นั้นยังมีอยู่อีกหลายชื่อเรียก บ้างก็เรียกว่า "Daughtercard" บ้างก็ " Mezzanine Board" หรือแม้แต่ "Piggyback Board

โดยมันเป็นแผ่นวงจรที่ทำมาติดตั้งภายใน Motherboard เพื่อเพิ่มขีดความสามารถ ในอดีตได้รับความนิยมอยู่พอสมควร สมมติผู้ผลิต Motherboard ต้องการเพิ่มคุณสมบัติการทำงานใหม่เข้าไป จะมีอยู่ 2 ทางเลือก คือ ออก Motherboard รุ่นใหม่มาเลย หรือเอาคุณสมบัติใหม่ดังกล่าวมาใส่ใน Daughterboard แล้วให้ผู้ซื้อนำมันไปประกอบเข้ากับ Motherboard ของเดิมแทน

ในปัจจุบันนี้ก็ยังมีการใช้งานอยู่ แต่อาจจะไม่เป็นที่พูดถึงบ่อยเท่าในอดีต เหตุผลก็เพราะ Motherboard ทุกวันนี้มีฟีเจอร์ใส่มาอย่างครบครัน ไม่มีอะไรที่ผู้ใช้จะต้องมาอัปเกรดด้วย Daughterboard ทีหลังอีกต่อไป

Daughterboard สามารถเชื่อมต่อกับ Motherboard ได้หลายวิธี แล้วแต่การออกแบบ เช่น ผ่านปลั๊ก, ช่องเสียบ, หัว Pins หรือแม้แต่การบัดกรี ในปัจจุบันนี้ Daughterboards นิยมใช้ในการเพิ่มขีดความสามารถในการเชื่อมต่อ เช่น เพิ่มจำนวนพอร์ต USB, เพิ่มช่องรับสัญญาณต่าง ๆ ฯลฯ

Daughterboard คืออะไร ? มีบอร์ดแม่ (Motherboard) แล้ว มารู้จักบอร์ดลูกสาวกันบ้าง

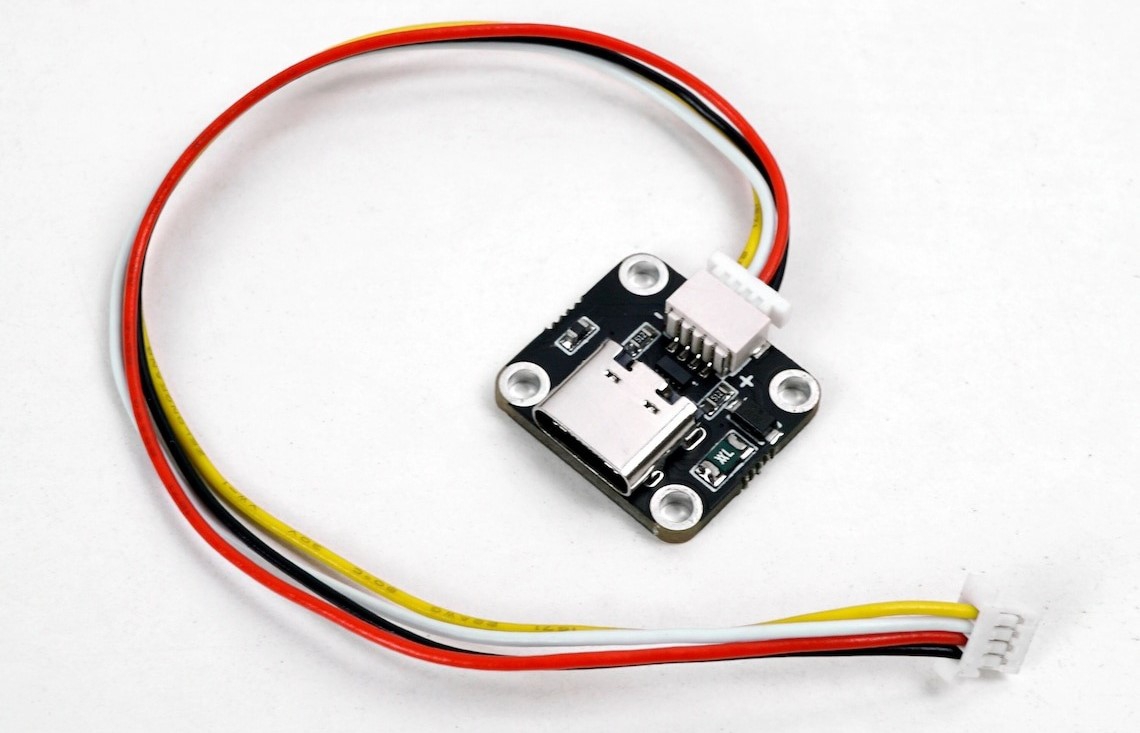

USB-C Daughterboard
ภาพจาก : https://www.etsy.com/listing/1300642459/usb-c-daughterboard-for-mechanical

มาถึงตรงนี้ อยากจะบอกว่า ระวังอย่าสับสนกับ Expansion Card ที่เชื่อมต่อ Motherboard ผ่าน Expansion Slot ซึ่งมันมีลักษณะคล้ายคลึงกันก็จริง แต่มันไม่เหมือนกัน ตัวอย่างที่น่าจะเห็นภาพชัดเจนง่าย ๆ การ์ดจอ (Graphic Card) ถือว่าเป็น Expansion Card (หมายเหตุ ในอดีตการ์ดจอเคยมีเป็น Daughterboard แต่ปัจจุบันอยู่ในรูปแบบ Expansion Cards หมดแล้ว)

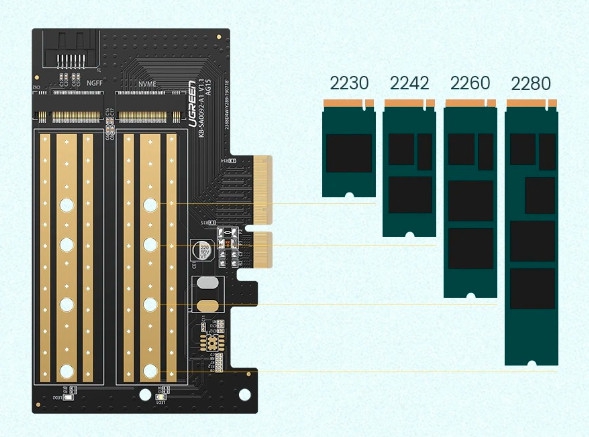

แต่เมื่อคุณต้องการติดตั้งการ์ดจอในแนวตั้ง คุณอาจจำเป็นต้องใช้ Graphic Expansion Riser Adapt เข้ามาช่วยในการเปลี่ยนทิศทางของพอร์ต PCIE เจ้า Graphic Expansion Riser Adapt ถือว่าเป็น Daughterboard หรืออีกกรณีหนึ่ง หากคุณต้องการเพิ่มหน่วยความจำ แต่ว่าพอร์ต M.2 ที่มีอยู่ถูกใช้งานไปครบแล้ว ก็สามารถซื้อ Daughterboard มาเพิ่มจำนวนพอร์ต M.2 ได้

Daughterboard คืออะไร ? มีบอร์ดแม่ (Motherboard) แล้ว มารู้จักบอร์ดลูกสาวกันบ้าง
ภาพจาก : https://www.ebay.com/itm/176417567069

ความแตกต่างระหว่าง แผงวงจรลูก กับ แผงวงจรแม่ (What is the difference between Daughterboard and Motherboard ?)

Daughterboard และ Motherboard ต่างก็เป็นส่วนประกอบสำคัญในคอมพิวเตอร์ หรือระบบอิเล็กทรอนิกส์ ถึงโครงสร้างจะคล้ายคลึงกัน แต่มันก็มีความแตกต่างกันอยู่หลายด้าน ดังต่อไปนี้

  Daughterboard

Motherboard

หน้าที่

เป็นวงจรรองที่เชื่อมต่อ กับแผ่นวงจรหลักเพื่อเพิ่มความสามารถ

แผ่นวงจรหลัก ถือเป็นศูนย์กลางของระบบอิเล็กทรอนิกส์
ฟังก์ชัน

เพิ่มพอร์ต หรือคุณสมบัติการทำงานบางอย่างที่ไม่มีใน Motherboard

เป็นที่อยู่ของ CPU, RAM และพอร์ตต่าง ๆ

การเชื่อมต่อ

การสื่อสารทำผ่าน Mototherboard

เป็นเส้นทางสื่อสารหลักระหว่าง CPU, RAM และอุปกรณ์ต่อพ่วงต่าง ๆ

ฟอร์มแฟกเตอร์

ไม่มีตายตัว สามารถเพิ่มความสามารถให้ Motherboard ได้โดยไม่ต้องดัดแปลง

มีหลายขนาดเช่น ATX, Micro-ATX ฯลฯ

Daughterboard มีบทบาทสำคัญต่อการขยาย หรือเพิ่มประสิทธิภาพของระบบคอมพิวเตอร์ ด้วยการเชื่อมต่อตัวมันเองเข้ากับ Motherboard เป็นการอัปเกรดที่ทำได้ง่าย และประหยัดค่าใช้จ่ายกว่าการซื้อ Motherboard ใหม่


ที่มา : en.wikipedia.org , www.pcbaaa.com , www.techtarget.com , www.computerhope.com , www.techopedia.com , forum.huawei.com , reversepcb.com
